棕刚玉使用注意事项：从存储到应用的全流程规范

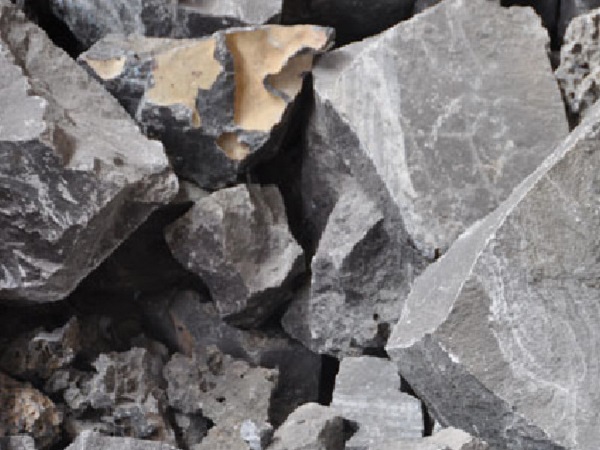

　　棕刚玉作为以铝矾土、碳素材料、铁屑为原料，经高温电弧炉熔炼而成的人造磨料，凭借硬度适中、韧性高、价格亲民等优势，广泛应用于磨具制造、金属除锈、耐火材料、地坪骨料等领域。但在实际使用中，若忽视操作规范与环境适配性，不仅会缩短其使用寿命、降低应用效果，还可能引发安全隐患。因此，掌握从存储到应用、从操作到后期处理的全流程注意事项，是保障棕刚玉安全使用的关键。

　　一、存储环节：防潮防混，避免性能损耗

　　棕刚玉虽化学稳定性较强，但存储不当易导致颗粒结块、杂质混入，影响后续使用效果，需关注以下三点：

　　（一）控制存储环境温湿度

　　棕刚玉颗粒若长期处于潮湿环境中，表面易吸附水分，尤其细粒度（如 120# 以上）棕刚玉，颗粒间隙小，水分难以挥发，会导致颗粒结块。结块后的棕刚玉在喷砂或磨具制造中，易造成设备堵塞（如喷砂枪嘴、磨具成型模具），且结块颗粒破碎后会产生大量粉尘，降低有效利用率。因此，存储仓库需保持干燥，相对湿度应控制在 60% 以下，同时避免阳光直射和温度骤变（如靠近暖气或空调出风口），防止颗粒热胀冷缩导致结构松动。

　　（二）分类存放，防止交叉污染

　　不同粒度、纯度的棕刚玉用途差异显著，若混合存放，会严重影响使用效果。例如，用于抛光的 200# 高纯度棕刚玉，若混入粗粒度（如 24#）的普通棕刚玉，会在抛光过程中划伤工件表面；用于耐火材料的棕刚玉，若混入喷砂用的已磨损颗粒，会因杂质含量升高降低耐火温度。因此，存储时需按 “粒度 + 纯度” 分类堆放，每类产品标注清晰（如 “24# 普通棕刚玉 - 喷砂专用”“200# 高纯度棕刚玉 - 抛光专用”），且堆放高度不超过 1.5 米，避免底层颗粒受压结块。此外，棕刚玉需与油脂、酸碱类物质隔离存放，防止油脂附着影响颗粒流动性，或酸碱腐蚀导致硬度下降。

　　（三）定期检查，及时处理变质产品

　　存储超过 6 个月的棕刚玉，需每月抽样检查：观察颗粒是否结块、表面是否有霉斑或锈蚀（因环境湿度超标导致），同时检测颗粒硬度（用硬度计随机抽检 10-20 颗，若硬度下降超过 5%，则需评估是否仍适用）。若发现少量结块，可通过人工筛选或振动筛破碎后继续使用；若结块严重或出现锈蚀，需及时剔除，避免影响整批产品质量。

　　二、应用场景：按规操作，适配工况需求

　　棕刚玉的应用场景差异大，不同场景的操作规范和注意事项各有侧重，需结合具体用途制定操作标准：

　　（一）喷砂除锈场景：控制压力与角度，减少颗粒损耗

　　喷砂是棕刚玉常见的应用场景之一，操作不当易导致颗粒过度破碎、工件损伤，需注意三点：

　　压力与角度调节：喷砂压力需根据工件材质和除锈要求调整，普通钢结构除锈（如厂房钢梁）可采用 0.5-0.7MPa 压力，若压力过高（超过 0.8MPa），会导致棕刚玉颗粒剧烈碰撞破碎，单次使用量增加 30% 以上，且可能击穿薄钢板（如厚度小于 3mm 的工件）；喷砂角度以 45°-60° 为宜，角度过小（小于 30°）会降低除锈效率，增加无效摩擦，角度过大（大于 90°）则易导致工件表面出现凹痕。

　　距离控制与移动速度：喷砂枪与工件的距离应保持在 100-200mm，距离过近会使局部磨损加剧，导致工件表面粗糙度超标；距离过远则除锈效果下降，需延长作业时间。同时，喷砂枪需匀速移动（速度约 0.5-1m/s），避免在同一位置停留过久，防止工件表面过度磨损。

　　循环使用前筛分：喷砂后的棕刚玉会混入铁锈、粉尘等杂质，循环使用前需用振动筛（筛网孔径根据原粒度选择，如 80# 棕刚玉用 80 目筛网）筛分，去除杂质和粒径小于原粒度 1/3 的破碎颗粒（此类颗粒已无锋利度，继续使用会降低效率），可使棕刚玉重复使用次数从 3-4 次提升至 5-6 次。

　　（二）磨具制造场景：控制配比与成型工艺，保障磨具性能

　　棕刚玉是砂轮、磨头的核心原料，其使用效果直接影响磨具的磨削效率和寿命，需注意：

　　原料配比：磨具制造中，棕刚玉与结合剂（如树脂、陶瓷）的配比需严格控制，若棕刚玉含量过高，会导致磨具强度不足，易断裂；若含量过低，则磨削效率下降。例如，树脂结合剂砂轮中，棕刚玉含量通常为 70%-80%，陶瓷结合剂砂轮中则为 65%-75%，需通过电子秤称量，误差不超过 ±1%。

　　成型压力与温度控制：磨具成型时，压力需根据磨具类型调整，普通砂轮成型压力约为 20-30MPa，磨头则需 30-40MPa，压力不足会导致磨具密度低、孔隙大，易磨损；压力过高则会使棕刚玉颗粒破碎，影响锋利度。同时，烧结温度需适配结合剂类型，树脂结合剂磨具烧结温度为 180-220℃，陶瓷结合剂则为 1200-1300℃，温度过高会导致结合剂碳化，温度过低则结合强度不足。

　　磨具修整与保养：磨具使用前需用金刚石修整笔修整，去除表面不平整的颗粒，露出锋利面；使用过程中若出现 “糊砂轮”（因磨削热量过高导致金属碎屑附着在磨具表面），需及时用清水或专用清洗剂清理，避免影响磨削精度。

　　（三）耐火材料场景：注重施工质量，避免热震损伤

　　棕刚玉耐火砖、浇注料常用于窑炉内衬，施工和使用不当易导致剥落、开裂，需注意：

　　施工前预处理：耐火砖使用前需提前 24 小时浸泡（水温 20-30℃），直至不冒泡，避免砖体吸收砌筑砂浆中的水分，导致砂浆开裂；浇注料需按配比加水搅拌，搅拌时间控制在 5-10 分钟，避免搅拌不均导致强度不足，且搅拌后需在 30 分钟内用完，防止初凝。

　　砌筑与养护规范：耐火砖砌筑时，灰缝厚度需控制在 2-3mm，灰缝不均会导致局部受力集中，高温下易开裂；砌筑完成后需自然养护 72 小时，再进行烘炉，烘炉时温度需逐步升高（每天升温不超过 150℃），避免温度骤升导致砖体热震开裂。

　　使用中温度控制：窑炉使用时，需避免频繁启停，每次启停温度波动不超过 200℃，若需停炉，需缓慢降温（降温速度不超过 100℃/ 天），防止耐火材料因热胀冷缩产生裂纹。

　　三、安全防护：保障人员与设备安全

　　棕刚玉使用过程中会产生粉尘、噪音，且颗粒具有一定冲击力，需做好安全防护：

　　（一）人员防护措施

　　操作人员需佩戴全套防护装备：防尘口罩（N95 及以上级别，防止吸入棕刚玉粉尘，长期吸入易引发尘肺病）、护目镜（防止颗粒飞溅划伤眼睛）、耐磨手套（如丁腈手套，避免手部被颗粒或工件划伤）、耳塞（在喷砂或磨具磨削场景中，噪音可达 85 分贝以上，需佩戴耳塞降低噪音伤害）。同时，作业现场需保持通风良好，配备除尘设备（如布袋除尘器），每 2 小时通风 1 次，每次 15-20 分钟，降低粉尘浓度。

　　（二）设备维护与检查

　　使用前需检查设备状态：喷砂设备需检查气管是否漏气、枪嘴是否堵塞；磨具设备需检查砂轮是否有裂纹、防护罩是否完好；耐火材料施工设备（如搅拌机、砌筑工具）需检查电路是否正常、机械部件是否润滑。设备运行中若出现异常（如喷砂枪压力骤降、砂轮振动剧烈），需立即停机检查，排除故障后方可继续使用，避免设备损坏或安全事故。

　　四、使用后处理：环保回收，减少浪费

　　棕刚玉使用后的废弃物（如破碎颗粒、粉尘）需合理处理，避免环境污染和资源浪费：

　　（一）可回收颗粒处理

　　喷砂或磨具使用后产生的未完全破碎颗粒（粒径大于原粒度 1/3），可通过筛分、清洗后，用于低要求场景（如地坪骨料、水过滤介质），例如，80# 喷砂用棕刚玉的回收颗粒，可用于耐磨地坪的底层骨料，降低成本。

　　（二）粉尘与废弃物处理

　　棕刚玉粉尘不可随意排放，需收集后交由环保公司处理（如制成建筑材料添加剂），避免粉尘随风扩散污染空气；无法回收的破碎颗粒（粒径小于 0.1mm），需按工业固废标准处理，不可混入生活垃圾，防止污染土壤和水源。

　　结语

　　棕刚玉的安全使用，离不开从存储到应用、从操作到后期处理的全流程规范。无论是控制存储环境湿度以避免结块，还是在喷砂时调节压力角度以减少损耗，亦或是做好人员防护以保障安全，每一个细节都直接影响其使用效果和安全性。只有结合具体应用场景，严格遵循注意事项，才能充分发挥棕刚玉的性能优势，延长其使用寿命，同时降低成本、减少安全隐患，为工业生产提供可靠支撑。
